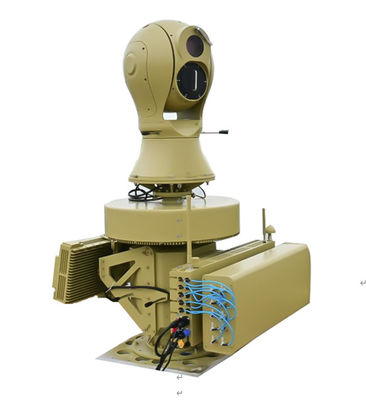

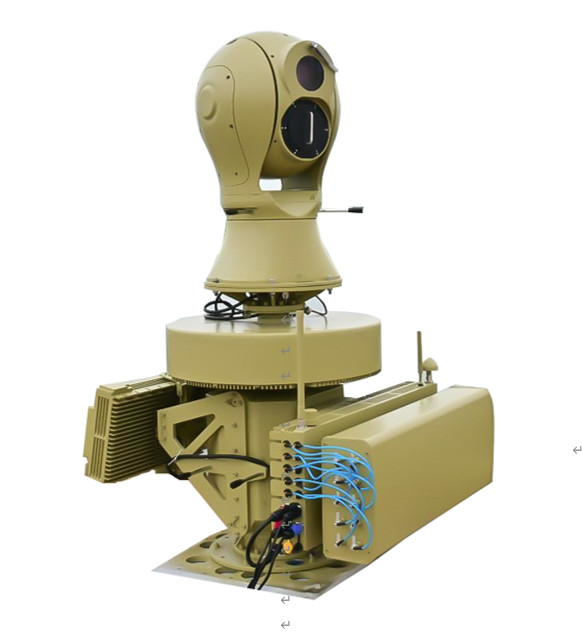

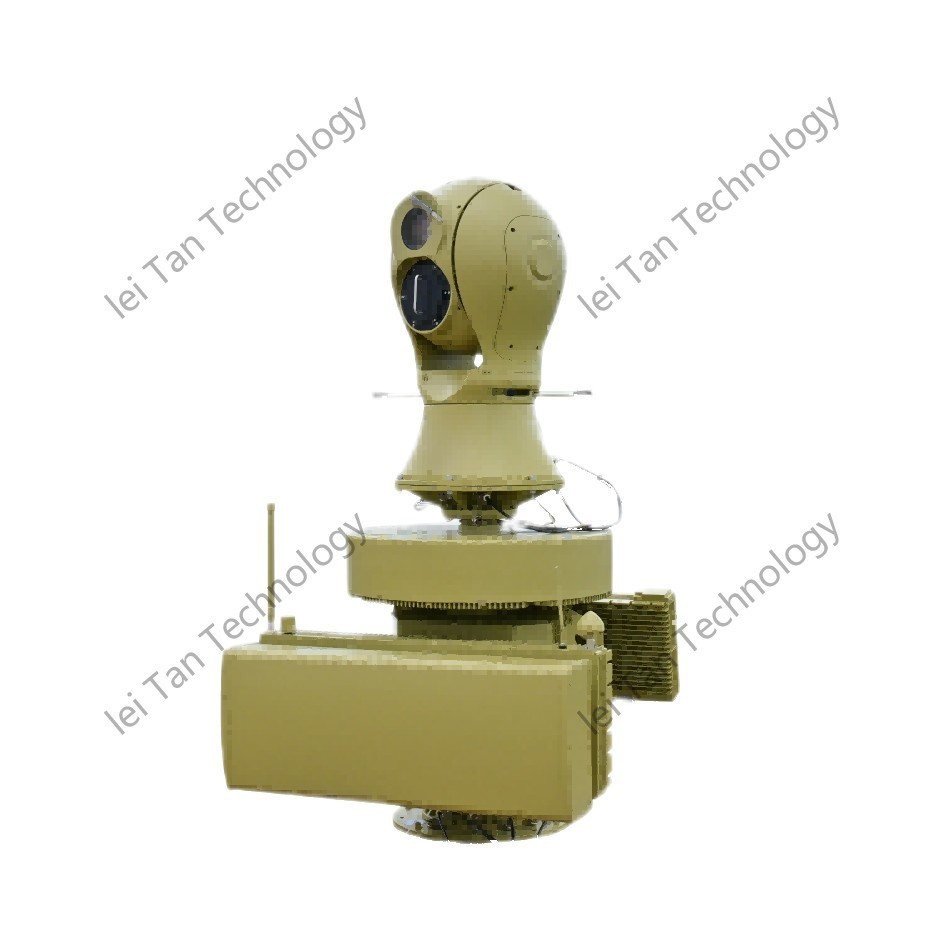

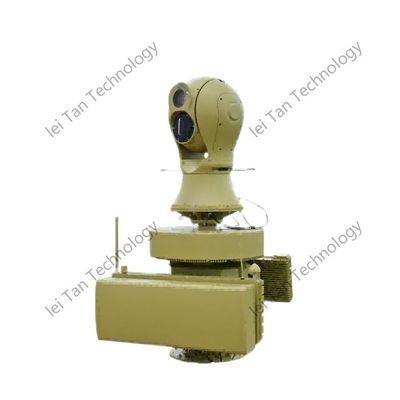

৫ কিলোমিটারেরও বেশি দূরত্বের কম উচ্চতার নিরাপত্তা র্যাডার সিস্টেম সনাক্ত, হস্তক্ষেপ এবং আক্রমণ করার জন্য এক দিকের পাঁচটি অ্যান্টি-ড্রোন সিস্টেম
I. পণ্যের বর্ণনা
এই পণ্যের দিকনির্দেশক এন্টি ড্রোন প্রতিরক্ষা ব্যবস্থা একটি উন্নত ইন্টিগ্রেটেড সমাধান যা সনাক্ত, পর্যবেক্ষণ,এবং সামরিক ঘাঁটির মতো গুরুত্বপূর্ণ এলাকায় ক্ষুদ্র ও ছোট বেসামরিক ড্রোনের বিরুদ্ধে লড়াই করা।এই সিস্টেমে রিয়েল টাইমে ইলেক্ট্রো-অপটিক্যাল ট্র্যাকিং, উচ্চ-নির্ভুলতা রাডার, পূর্ণ বর্ণালী সনাক্তকরণ,বৈদ্যুতিন হস্তক্ষেপ, এবং জিএনএসএস প্রতারণা অননুমোদিত ড্রোনের অনুপ্রবেশের বিরুদ্ধে ব্যাপক প্রতিরক্ষা প্রদান করে। সনাক্তকরণের পরিসীমা 5 কিলোমিটার অতিক্রম করে, একটি বড় এলাকার জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করে।
II. পণ্যের বৈশিষ্ট্য
মাল্টি-টেকনোলজি ইন্টিগ্রেশন
এই সিস্টেমটি পাঁচটি মূল প্রযুক্তির মধ্যে রাডার, ইলেক্ট্রো-অপটিক্যাল, ফুল স্পেকট্রাম ডিটেকশন, ইলেকট্রনিক ইন্টারফারেন্স এবং জিএনএসএস স্পুফিংকে একক, সংহত সমাধানের মধ্যে একীভূত করেছে।এই সমন্বয় বিভিন্ন ধরনের ড্রোনের বিরুদ্ধে ব্যাপক সনাক্তকরণ এবং কার্যকর প্রতিরোধ ব্যবস্থা নিশ্চিত করে।.
উচ্চ সনাক্তকরণ নির্ভুলতা
রাডার, ইলেক্ট্রো-অপটিক্যাল এবং পূর্ণ বর্ণালী সনাক্তকরণকে একত্রিত করে, এই সিস্টেম ড্রোন লক্ষ্যমাত্রা সনাক্ত এবং চিহ্নিত করার ক্ষেত্রে উচ্চ নির্ভুলতা অর্জন করে।এটি বিভিন্ন ধরনের ড্রোনের মধ্যে পার্থক্য করতে পারে এবং রিয়েল টাইমে ট্র্যাকিং এবং সনাক্তকরণ প্রদান করতে পারে।.
স্বয়ংক্রিয় প্রতিক্রিয়া
সিস্টেমটি ম্যানুয়াল এবং স্বয়ংক্রিয় উভয় অপারেশন মোড সমর্থন করে।এটি লক্ষ্যবস্তু সনাক্ত করতে পারে এবং হুমকি নিরপেক্ষ করার জন্য স্বয়ংক্রিয়ভাবে বৈদ্যুতিন হস্তক্ষেপ বা জিএনএসএস জালিয়াতির মতো প্রতিক্রিয়া শুরু করতে পারে.
III. পণ্যের ফাংশন
বিস্তৃত সনাক্তকরণ
এই সিস্টেমটি রাডার, পূর্ণ বর্ণালী সনাক্তকরণ এবং ইলেক্ট্রো-অপটিক্যাল ট্র্যাকিং ব্যবহার করে ড্রোন সনাক্ত এবং ট্র্যাক করতে পারে। এটি ড্রোনের অবস্থান, গতি এবং গতিপথ সম্পর্কে রিয়েল-টাইম তথ্য সরবরাহ করে।
ইলেকট্রনিক ইন্টারফারেন্স এবং জিএনএসএস স্পুফিং
সিস্টেমটি ইলেকট্রনিক হস্তক্ষেপ এবং জিএনএসএস জালিয়াতির মাধ্যমে ড্রোন অপারেশনকে ব্যাহত করতে পারে। এটি ড্রোন নিয়ন্ত্রণ ফ্রিকোয়েন্সিতে হস্তক্ষেপ করার জন্য সংকেতগুলি প্রেরণ করতে পারে এবং ড্রোনগুলিকে বিভ্রান্ত করার জন্য জিপিএস সংকেতগুলি জালিয়াতি করতে পারে,যাতে তারা সঠিকভাবে কাজ করতে না পারে
IV. প্যারামিটার
| কার্যকরী সূচক |
| স্ট্যান্ডার্ড কনফিগারেশন |
UAD-XTF-PZGLE05 (রাডার, স্পেকট্রাম, ইলেক্ট্রো-অপটিক্যাল, জ্যামিং, প্রতারণা, কন্ট্রোলার এবং ম্যানেজমেন্ট সফটওয়্যার) |
| সনাক্তকরণ দূরত্ব |
≥5KM |
| সনাক্তকরণ ফ্রিকোয়েন্সি ব্যান্ড |
৭০ মেগাহার্টজ থেকে ৬০০০ মেগাহার্টজ, দ্রষ্টব্যঃ অন্যান্য ফ্রিকোয়েন্সি ব্যান্ড কাস্টমাইজ করা যায় |
| বিভ্রান্তিকর ফ্রিকোয়েন্সি |
জিপিএস/গ্যালিলিও/গ্লোনাস/বিডু |
| বিভ্রান্তিকর দূরত্ব |
≥১ কিলোমিটার |
| হস্তক্ষেপ ফ্রিকোয়েন্সি ব্যান্ড |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| ১১০০-১৪০০ মেগাহার্টজ/৮৫০-১০৫০ মেগাহার্টজ/৭২০-৯৫০ মেগাহার্টজ/৪১০-৫২০ মেগাহার্টজ |
| রাডার পরামিতি |
বিস্তারিত পরামিতি নিচে তালিকাভুক্ত করা হয়েছেঃ রাডার মডিউল পারফরম্যান্স পরামিতি |
| অপটোইলেকট্রনিক পরামিতি |
ফোটোভোলটাইক পরামিতি বিস্তারিত পরামিতি নিচের টেবিলে তালিকাভুক্ত করা হয়েছে *4 ফোটোভোলটাইক মডিউল পারফরম্যান্স পরামিতি |
| যান্ত্রিক সূচক |
| বাতাসের প্রতিরোধ |
10শক্তিশালী বাতাস |
| অপারেটিং তাপমাত্রা |
-৪০°C55°C |
| সংরক্ষণের তাপমাত্রা |
-৪৫°C65°C |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| অপারেটিং আর্দ্রতা |
≤ ৯৫% |
| ডেটা ইন্টারফেস |
আরজে৪৫ |
| পাওয়ার পোর্ট |
ভোল্টেজঃ 220V
পাওয়ারঃ ≤550W (ডিটেকশন মোড), ≤1950W (কন্ট্রোমেজ মোড) |
| ওজন |
২৫০ কেজি |
| আকার |
850mmx850mmx1700mm |
| প্ল্যাটফর্মের বৈশিষ্ট্য |
হোয়াইটলিস্ট এবং ব্ল্যাকলিস্ট, রিয়েল-টাইম সনাক্তকরণ, অপটিক্যাল ট্র্যাকিং, স্বয়ংক্রিয় প্রতিক্রিয়া, ম্যানুয়াল প্রতিক্রিয়া, জিআইএস মানচিত্র। ডেটা স্টোরেজ, ইভেন্ট অনুসন্ধান। |
| স্পেকট্রাম সনাক্তকরণ মডিউলের সূচক পরামিতি |
| সনাক্তকরণ ফ্রিকোয়েন্সি ব্যান্ড |
২০ মেগাহার্টজ-৬ গিগাহার্টজ |
| সনাক্তকরণ ব্যাসার্ধ |
≥5 কিমি |
| ব্যাসার্ধের দূরত্ব নির্ধারণ করুন |
≥5 কিলোমিটার, কিছু ড্রোন ব্র্যান্ড এবং মডেল চিনতে পারে |
| সনাক্তকরণ কোণ |
360° |
| কৌণিক পরিমাপের নির্ভুলতার ত্রুটি (মূল গড় বর্গক্ষেত্র) |
দূরত্ব ৫ কিলোমিটার বা তার বেশি ≤ ১° |
| ন্যূনতম সনাক্তকরণ উচ্চতা |
<0m |
| হস্তক্ষেপ মডিউল সূচক পরামিতি |
| হস্তক্ষেপ ফ্রিকোয়েন্সি ব্যান্ড |
৫৯০০-৬২০০ মেগাহার্টজ |
| ৫৬০০-৫৯৫০ মেগাহার্টজ |
| ৫১০০-৫৩৫০ মেগাহার্টজ |
| ৪৮৫০-৫১০০ মেগাহার্টজ |
| 2280-2540MHz |
| ১৭৫০-২০০০ মেগাহার্টজ |
| ১১০০-১৪০০ মেগাহার্টজ |
| ৮৫০-১০৫০ মেগাহার্টজ |
| ৭২০-৯৫০ মেগাহার্টজ |
| ৪১০-৫২০ মেগাহার্টজ |
| পাওয়ার পোর্ট |
৫০ ওয়াট |
| হস্তক্ষেপ দূরত্ব |
৩ কিমি |
| রাডার মডিউলের পরামিতি |
| কর্ম ব্যবস্থা |
ধাপযুক্ত অ্যারে সিস্টেম (এজিমথ স্ক্যানিং+উচ্চতা ফেজ স্ক্যানিং) |
| কাজের ফ্রিকোয়েন্সি ব্যান্ড |
এক্সব্যান্ড |
| কার্যকর সনাক্তকরণ ক্ষমতা |
≥5.0KM (UAV) |
| ≥8.0KM ((পাদচারী) |
| ≥10.0KM ((যানবাহন) |
| ≥5.0KM ((জাহাজ) |
| গতি সনাক্তকরণ |
0.5m/s-83m/s |
| অজিমথ নির্ভুলতা |
≤0.3° ((অনুসন্ধান);≤0.3° ((ট্র্যাক) |
| পিচ নির্ভুলতা |
≤1.0° ((অনুসন্ধান);≤0.5° ((ট্র্যাক) |
| ডেটা রেট |
≤৫ সেকেন্ড/চক্র |
| অপটোইলেকট্রনিক মডিউল সূচক পরামিতি |
| অপারেটিং দূরত্ব |
বায়ুমণ্ডলীয় দৃশ্যমানতা ≥ 20km, আর্দ্রতা ≤ 50% RH এবং তাপমাত্রার পার্থক্য> 6K এর ক্ষেত্রে,দৃশ্যমান আলোর সনাক্তকরণের দূরত্ব ≥ 5000m, ট্র্যাকিং দূরত্ব ≥ 4000m, স্বীকৃতি দূরত্ব ≥ 3000m 0 এর জন্য।৩ মি × ০.3 মিটার উড়োজাহাজের লক্ষ্যমাত্রা; তাপীয় চিত্রের সনাক্তকরণ দূরত্ব ≥ 1500 মিটার, ট্র্যাকিং দূরত্ব ≥ 1000 মিটার, স্বীকৃতি দূরত্ব ≥ 1000 মিটার |
| ইনফ্রারেড তাপ চিত্র |
ডিটেক্টরঃ উষ্ণ না হওয়া ভ্যানডিয়াম অক্সাইড (ভিওএক্স) ইনফ্রারেড ফোকাল প্লেন
স্পেকট্রাল রেঞ্জঃ ৮-১৪ মাইক্রোমিটার
রেজোলিউশনঃ ৬৪০×৫১২
NETD: 30mK এর চেয়ে ভাল হবে
লেন্সের ফোকাল দৈর্ঘ্যঃ 31 থেকে 155 মিমি, 5x অবিচ্ছিন্ন অপটিক্যাল জুম লেন্স
লেন্স নিয়ন্ত্রণঃ বৈদ্যুতিক জুম, ম্যানুয়াল/অটো ফোকাস
ইমেজ বর্ধনঃ SDE ডিজিটাল ইমেজ বিস্তারিত বর্ধন প্রযুক্তি
পোলারিটি ছদ্ম-রঙঃ তাপ কালো, তাপ সাদা, এবং একাধিক ছদ্ম-রঙের বিকল্প উপলব্ধ
চিত্রের সমন্বয়ঃ উজ্জ্বলতা, বৈসাদৃশ্য, গামা সংশোধন
এনকোডিং বিন্যাসঃ H.264/H.265/MJPEG
শক্তিশালী আলোর সুরক্ষা ফাংশন সমর্থন করে |
| উচ্চ সংজ্ঞা দৃশ্যমান আলো |
সেন্সরঃ ১/১.৮ "লক্ষ্য পৃষ্ঠ তারকা আলো গ্রেড সিএমওএস, আইসিআর রঙ থেকে কালো রূপান্তর
রেজোলিউশনঃ ২৬৮৮×১৫২০
আলোকসজ্জাঃ রঙঃ 0.002 লাক্স; কালো এবং সাদাঃ 0.0002 লাক্স
এনকোডিং ফরম্যাটঃ H.264/H.265/MJPEG
চিত্র উন্নতকরণঃ বিস্তৃত গতিশীল পরিসীমা, শক্তিশালী আলোর দমন, বৈদ্যুতিন চিত্র স্থিতিশীলতা, 3 ডি ডিজিটাল গোলমাল হ্রাস এবং স্বয়ংক্রিয় হোয়াইট ব্যালেন্স সমর্থন করে
ফোকাল দৈর্ঘ্যঃ 12.5 ′′ 775 মিমি উচ্চ সংজ্ঞা বৈদ্যুতিক জুম লেন্স
ডিহেজিংঃ অপটিক্যাল এবং ইলেকট্রনিক ডিহেজিং উভয়ই সমর্থন করে |
| ট্র্যাকিং ফাংশন |
1ট্র্যাকিং পদ্ধতিঃ ফ্রন্ট-এন্ড এমবেডেড হার্ডওয়্যার ট্র্যাকিং
2ট্র্যাকিং মোডঃ ম্যানুয়াল, স্বয়ংক্রিয় ট্র্যাকিং, সমর্থনকারী রাডার লিঙ্কিং
3ভিডিও সুইচিংঃ ডিজিটাল হাই ডেফিনিশন দৃশ্যমান আলো/ডিজিটাল ইনফ্রারেড ভিডিও সুইচিং ট্র্যাকিং
4ট্র্যাকিং ফাংশনঃ একাধিক ট্র্যাকিং অ্যালগরিদমের মধ্যে নির্মিত, মাল্টি-টার্গেট সনাক্তকরণ, স্বয়ংক্রিয় ক্যাপচার, ট্র্যাকিংয়ের সময় স্বয়ংক্রিয় জুম, লক্ষ্যের গতিপথের রিয়েল-টাইম প্রদর্শন,অস্থায়ী বন্ধন প্রতিরোধক, ইত্যাদি ম্যানুয়াল এবং স্বয়ংক্রিয় ট্র্যাকিং, রাডার লিঙ্কিং ট্র্যাকিং সমর্থন; ট্র্যাকিং প্রক্রিয়ার সময় লক্ষ্য স্বীকৃতি সমর্থন; সনাক্তকরণ এবং ট্র্যাকিং সমর্থন;বায়ু তরঙ্গ গেটের অভিযোজিত ট্র্যাকিং সমর্থন করুন, এবং ট্র্যাকিং বক্স আকার লক্ষ্য আকার অনুযায়ী অভিযোজিত করা যেতে পারে।
ট্র্যাকিং ডিসপ্লেঃ ট্র্যাকিং টার্গেট agগল আই ডিসপ্লে দিয়ে সজ্জিত, agগল আই অবস্থানটি স্বতঃস্ফূর্তভাবে সামঞ্জস্য করা যেতে পারে, টার্গেট 2, 4 এবং 8x বৃহত্তরীকরণ ডিসপ্লে সমর্থন করে |
| বিশ্লেষণ |
1. 16Tops কম্পিউটিং ক্ষমতা প্রসেসর নির্মিত
2বাস্তবায়ন পদ্ধতিঃ ফ্রন্ট-এন্ড এমবেডেড ইন্টেলিজেন্ট অ্যানালিসিস মডিউল
3. অস্বাভাবিক আচরণ সনাক্তকরণঃ লক্ষ্য সনাক্তকরণ সমর্থন করে; আঞ্চলিক অনুপ্রবেশ সনাক্তকরণ সমর্থন, সীমান্ত অনুপ্রবেশ সনাক্তকরণ, গতি সনাক্তকরণ, ইত্যাদি
শ্রেণিবদ্ধকরণ স্বীকৃতিঃ মানুষ, গাড়ি, ড্রোন, পাখি ইত্যাদির মতো লক্ষ্যগুলির শ্রেণিবদ্ধকরণ স্বীকৃতি সমর্থন করে (ডেটা সেট সরবরাহের জন্য গ্রাহকের সহায়তা প্রয়োজন) |
| কার্যকারিতা বৃদ্ধি |
1. স্বাস্থ্য ব্যবস্থাপনাঃ স্ব-পরীক্ষা, স্থিতি অনুসন্ধান এবং ত্রুটি কোড প্রতিক্রিয়াতে শক্তি সমর্থন করে এবং দৃশ্যমান আলো, তাপ চিত্রণ উপাদানগুলির মতো হার্ডওয়্যার স্বাস্থ্য অনুসন্ধানগুলি সমর্থন করে,অনুভূমিক পিচ মোটর, চিপ তাপমাত্রা, এবং চলমান সময়
2. ডেটা ফিডব্যাকঃ এটিতে লেন্সের ক্ষেত্রের ভিউ অ্যাঙ্গেল, ম্যাগনিফিকেশন, জুম/ফোকাস মান এবং টার্নটেবিল অ্যাঙ্গেলের জন্য রিয়েল-টাইম / ক্যোয়ারী ফিডব্যাক এবং পজিশনিং ফাংশন রয়েছে,এবং অনুভূমিক এবং পিচ কোণের জন্য রিয়েল-টাইম অনুসন্ধান / ফিডব্যাক এবং অবস্থান ফাংশন সমর্থন করে
আপগ্রেড এবং রক্ষণাবেক্ষণঃ দূরবর্তী পুনরায় চালু করা যেতে পারে, দূরবর্তী আপগ্রেড ফাংশন, সিস্টেম রক্ষণাবেক্ষণের জন্য সুবিধাজনক |
| সার্ভো টার্নটেবল মডিউলের সূচক পরামিতি |
| এক অক্ষের টার্নটেবল |
1. টার্নটেবিলের ঘূর্ণন কোণঃ নিরবচ্ছিন্ন ঘূর্ণন এজিমথ N × 360 °
2সর্বোচ্চ এজিমথ গতিঃ ≥ 130 °/s
3ন্যূনতম এজিমথ গতিঃ ≤ 0.1 °/s
4. সর্বোচ্চ এজিমথ ত্বরণঃ ≥ 90 °/s2
5. ওরিয়েন্টেশন নির্ভুলতাঃ ≤ 0.1 °
6স্থির নির্দেশক ন্যূনতম প্রতিক্রিয়া সময়ঃ ≤ 2 সেকেন্ড (স্থিতিশীল 0 ° থেকে 90 ° পর্যন্ত)
পিচ ব্র্যাকেটের সমন্বয় পরিসীমাঃ -২৫ ডিগ্রি থেকে ১০ ডিগ্রি পর্যন্ত |
